K-TRAP은 대한민국이 세계최초로 개발한 Bellows Type Steam Trap 입니다.

K – TRAP 은 특수형태의 Bellows 가 일정온도에따라 작동하여 포화온도에서 Bellows 가 늘어나서 밸브를 폐쇄하고, 응축수가 발생하면 Bellows 가 수축하여
밸브를 개방하여 연속적으로 응축수를 배출하는 스팀누출로 인한 에너지의 손실이 거의 없는 에너지 절감형 온도조절식 (Thermostatic) Steam Trap 입니다.

K-TRAP 선정 시 사용압력에 따라서 Trap 을 선정, 설치해야 합니다.

K-TRAP 사용 시 장점

스팀 누출로 인한 에너지 손실이 거의 없음
간편한 구조로 수직, 수평 설치가 가능함
응축수 배출 성능이 우수하며, 고온 및 저온에 사용이 가능함
Normal Open 상태로 응축수의 고임 현상이 없음
연속 배출로 동파의 우려가 없으며, 별도의 보온이 필요없음
작동 시 배압이 없어 진동이 없으며 배관 및 기기 손상이 없음
유지보수가 거의 필요치 않음
소음과 진동이 적고, 부식에 강함

K-TRAP 구조

분해도 주요부분
- SUS304의 모든 재료
- 정밀 주조 바디
- 벨로즈
- 빌트인 스트레이너
장점
- 반영구적 수명
- 컴팩트하고 효율적인 모양
- 증기 손실 최소화
- 프리필터/스트레이너 불필요

상품 목록

모델		작동 압력(bar)	작동 온도(°C)	연결 유형 및 크기	재료
TS-S/F 15~50A	2/304	0.3 ~ 2.0 bar	최대 105°C	Size : 15A ~ 50A Connection : NPT & Flange Rating : #150 ~ #600	필요한 경우 304 SS 316 SS WCB
	3/304	2.1 ~ 3.0 bar	최대 112°C
	4.5/304	3.1 ~ 4.5 bar	최대 121°C
	7/304	4.6 ~ 7.0 bar	최대 135°C
	10/304	7.1 ~ 10.0 bar	최대 146°C
	14/304	10.1 ~ 14.0 bar	최대 158°C
	20/304	14.1 ~ 20.0 bar	최대 170°C
	25/304	20.1 ~ 25.0 bar	최대 180°C
	30/304	25.1 ~ 30.0 bar	최대 188°C
	40/304	30.1 ~ 40.0 bar	최대 202°C
	40/304	40.1 ~ 50.0 bar	최대 212°C
TS-F (S/P) 15~50A	필요에 따라 최대 152 bar, 최대 559°C			Connection : SW & Pipe Plan End

TS-S/F Bellows Steam Trap

스팀의 누출없이 응축수를 즉시 배출하는 구조로 스팀품질이 향상되고 기존 제품보다 월등히 에너지를 절약하는 제품이다.
트랩 몸체에 표시되어 있는 화살표 (유체진행) 방향에 따라 수직 (동파방직용) 혹은 수평으로 설치한다.

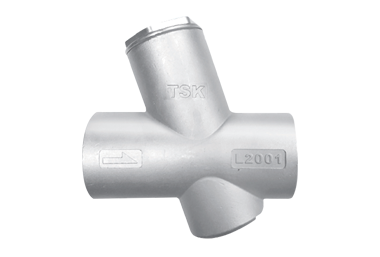

TS-S50A
TS-S15/20A
TS-F15/20A
